一、 產品簡介:
機床的結構特點:固定式床身、工作台移動;主軸箱隨溜板上下移動;亦可沿橫梁左右移動實現三軸聯動;配置18.5KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鑽削、锪孔等功能,適用於機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭後可實現工件的一次裝夾,安裝直角銑頭可五麵加工,一機多用,提高了工件的。

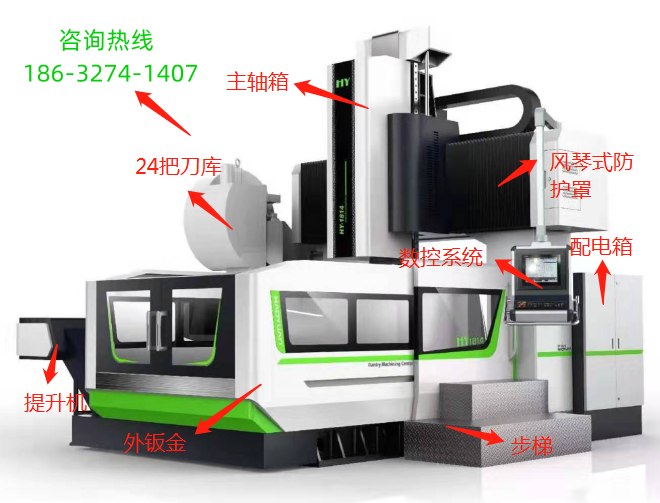

一、 機床主要結構特點:(機床框架圖)
1. X軸:工作台沿固定床身導軌縱向往複運動。
X軸傳動:采用交流伺服電機傳動滾珠絲杠傳動,帶動工作台運動,實現X軸直線運動。
導軌形式:台灣上銀P級,兩條55型滾柱直線導軌,每條安裝3個滑塊。
2. Y軸:銑頭溜板沿橫梁導軌往複運動。
Y軸傳動:采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式:台灣上銀P級2條55型滾柱直線導軌。
3、Z軸:銑頭滑枕沿溜板導軌垂直往複經給運動。
Z軸傳動:采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動,並加雙杠配重
導軌形式:T型滑枕。
